12,9 болты с заглушками класса: ключевая роль высокопрочных точных крепеж.

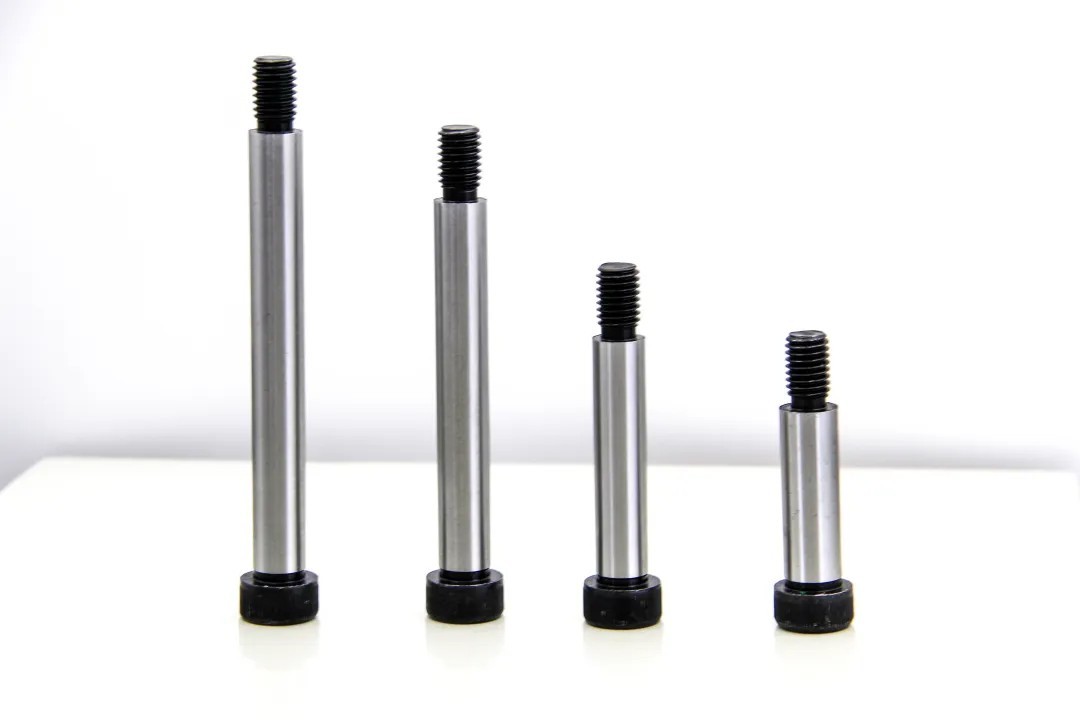

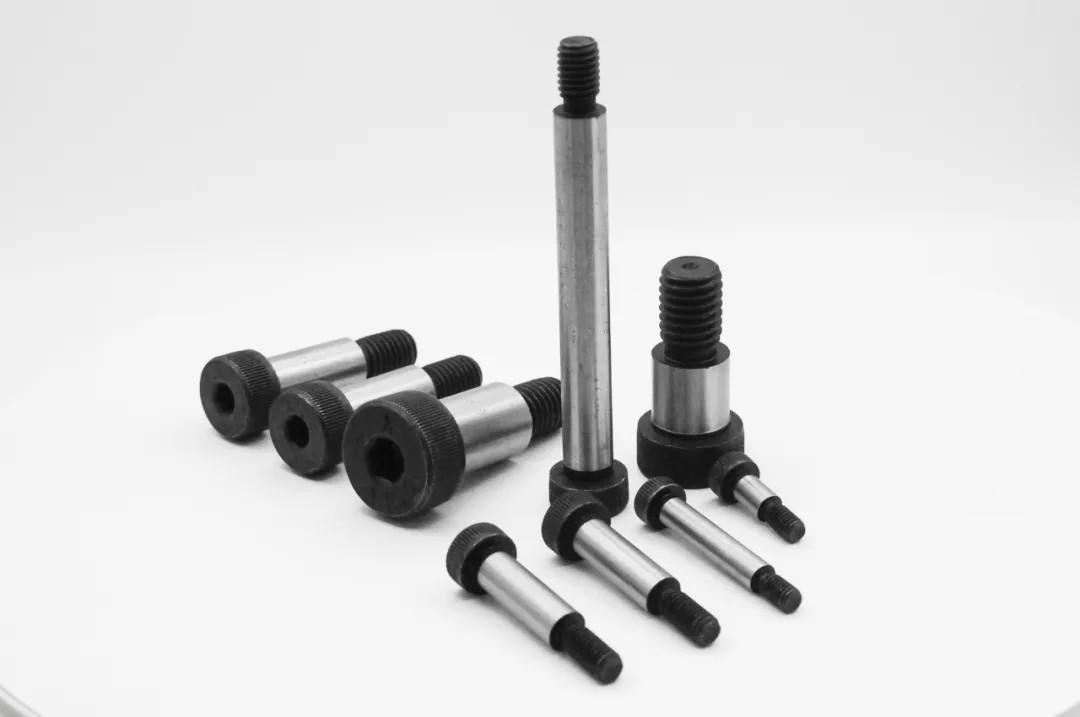

Что такое болт плеча 12,9?

Плечевой болт 12,9, также известный как плечевой винт или шестиугольник, представляет собой высокий укрепляющий застежки с гладким плечом и частичными нитями, специально предназначенным для высокопрочных и точных движений.

Функции

Структурные особенности

Болт плеча 12,9 состоит из трех ключевых деталей:
Головка болта: Обычно с внутренним или внешним шестиугольным дизайном, который удобен для установки и удаления высокого крутящего момента.
Гладкое плечо: Точность обработана для обеспечения стабильности вращающихся или скользящих деталей.
Резьбовой конец: Частично резьбовая конструкция, чтобы обеспечить безопасную фиксацию и улучшить грузоподъемность.

Основные особенности

Ультра-высокая сила: Сплав-сталь (например, 42CRMO) с прочностью растяжения ≥1220 МПа используется для обеспечения надежности в приложениях с высокой нагрузкой.
Толерантность точности: Диаметр плеча, длина и коаксиальность строго контролируются, чтобы обеспечить точное расположение и скольжение механических деталей.
Износостойкий и долговечный: Поверхность гашена, почерневшая, фосфатная или никелированная, чтобы улучшить устойчивость к износу и коррозионную стойкость.
Высокая производительность крутящего момента: Он может противостоять более высокому затягиванию крутящего момента и подходит для тяжелой техники и среды с высокой динамической нагрузкой.

Сценарии применения 12,9 наплечника

Благодаря своей высокой прочности, точной обработке и адаптации движения, 12,9 классных плечевых болтов широко используются в нескольких отраслях, особенно в сценариях с высокой нагрузкой и высокими требованиями точности.

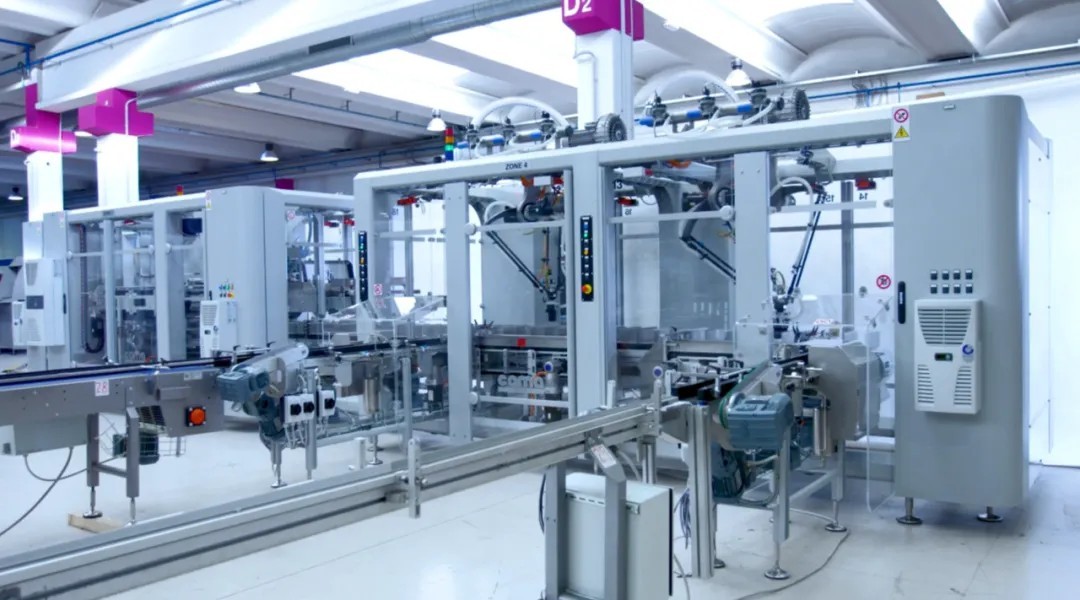

Механическое оборудование

В автоматическом оборудовании, точных станках и оборудовании для производственной линии, плечевые болты используются для поддержки и скольжения компонентов для обеспечения плавной работы оборудования.

Слайд -рельсы и направляющие механизмы: Обеспечить точность линейного или вращательного движения.
Система передачи: Используется в качестве шатуна и подшипника, прикрепляющегося сиденья, чтобы уменьшить износ на движущихся деталях.
Светильники и инструменты: Устройства с фиксированным позиционированием для повышения точности производства.

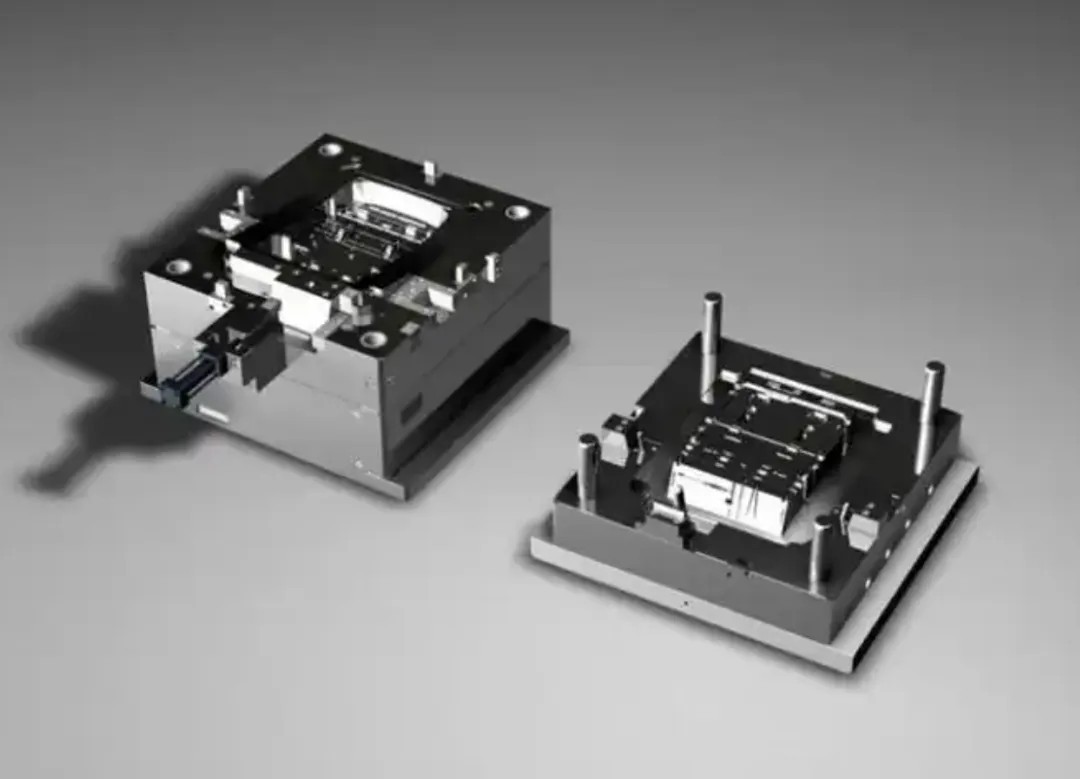

Производство плесени

Инъекционная форма: Используется для ползунков, направляющих пластин и механизмов позиционирования, чтобы обеспечить плавное открытие и закрытие формы.
Штамповать плесень: Используется для направляющих фиксации и ползунка для улучшения срока службы плесени и точности

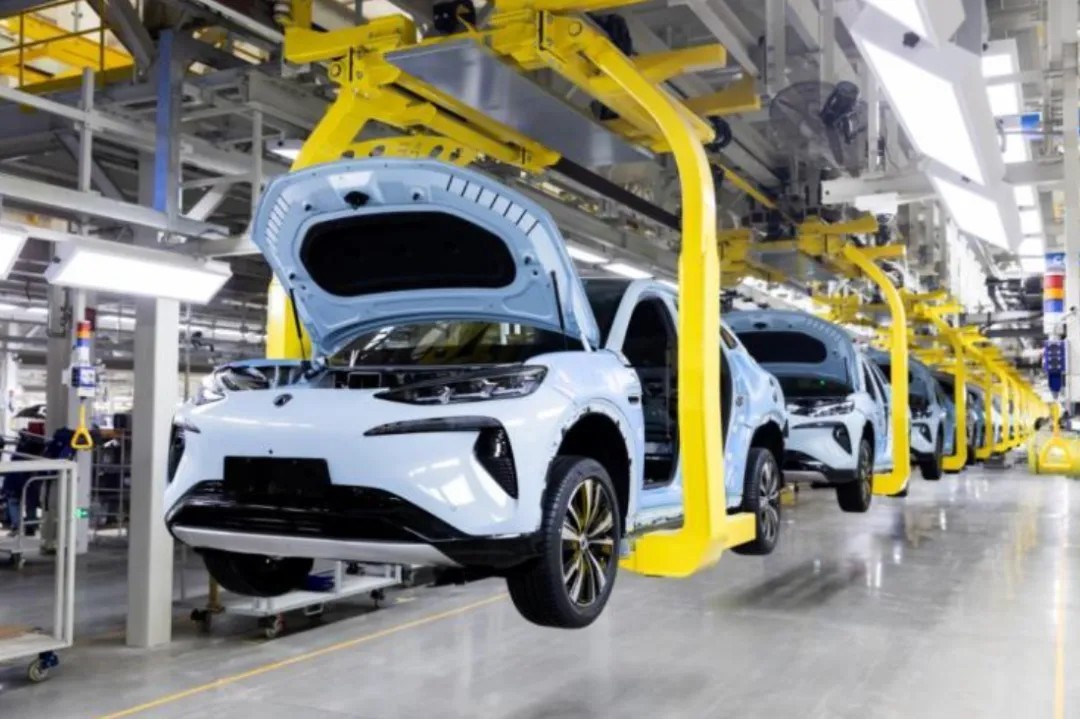

Автомобильная промышленность

12.9 Грапповые плечевые болты широко используются в двигателях, системах подвески и тормозах автомобильного производства.

Компоненты двигателя: Подключите рычаги кассе, соединительные шатуны и механизмы клапана, чтобы обеспечить стабильность во время высокоскоростной работы.
Система подвески: Выдерживая высокочастотную вибрацию и силы воздействия в точках соединения амортизаторов и качающихся рук.
Тормозная система: Используется для тормозных суппортов и скользящих гидов для обеспечения высокой температурной сопротивления и высокой нагрузки.

Электронное и автоматическое оборудование

Роботы суставы: используется в качестве оси вращения для обеспечения точного позиционирования и гибкого движения роботизированных рук.
Автоматизированные сборочные линии: используется для ползунков и гидов для повышения стабильности и точности оборудования.

Аэрокосмическая

Система управления полетом: используется для управления компонентами вращения и соединений контрольных поверхностей и закрылков.

Спутниковый манипулятор: Обеспечивает высокую точку вращения для обеспечения стабильности и надежности.

Медицинское оборудование

Рентгеновские машины, КТ: используется для скользящих направлений и движущихся деталей для обеспечения точной работы оборудования.
Хирургические роботы: используется для суставов робота для обеспечения точного контроля и стабильности.

Процесс производства 12,9 наплечника

1. Материалы

Общие материалы для плечевых болтов 12,9 класса включают в себя:

42crmo (сплавная сталь): Высокая прочность, хорошая износостойкость, подходящая для применений с высокой нагрузкой.

SCM435 (хром-молибден сталь): Хорошая выносливость и устойчивость к усталости, подходящие для среды воздействия.

Нержавеющая сталь (304, 316L): Коррозионная, но низкая прочность, в основном используется в пищевом и медицинском оборудовании.

2. Процесс продукта

Материальная резка: Точная резка высокопрочных стальных стержней.
ПРОТИВАНИЕ ПРОТИФИКА: ТОЧКА: Поворот головок болтов, плеч и резьбовых деталей для обеспечения строгих допусков.
Обработка ниток: Прокатные нити используются для улучшения силы и усталости.
Термическая обработка: Утомить сдачу, чтобы улучшить твердость и износ.
Обработка поверхности: Гальванизация, почернение, фосфалирование для повышения коррозионной устойчивости.
Инспекция качества: Трех координатный измерительный прибор, тест на твердость, тест на крутящий момент используются для обеспечения высокой точности и согласованности.
Коррозия, но сила низкая, в основном используется в пищевом и медицинском оборудовании.

3. Индустрия стандартов

Производство болтов на плече должно соответствовать международным стандартам, чтобы обеспечить их эффективность и надежность.

ISO 7379: Стандарт для размеров, материалов и допусков метрических плечевых болтов.

DIN 923: Немецкий стандарт, широко используемый на европейском рынке.

ASME B18.3: Требования к спецификации для американских плечевых болтов, подходящие для североамериканского рынка.

JIS B 1180: Японский стандарт, используемый в производстве точных машин.

Эти стандарты указывают диаметр плеча, допуск длины, характеристики резьбы, прочность на растяжение и обработку поверхности, чтобы обеспечить стабильность и совместимость болтов в суровых условиях.

4. Как выбрать правильный болт плеча?

При выборе болта на плечо необходимо рассмотреть следующие факторы:

Требования к нагрузке: Определите требуемую прочность на растяжение и усталостную жизнь.

Размер плеча: Убедитесь, что совместимость с раздвижными или вращающимися деталями.

Технические характеристики потока: Выберите метрические или имперские нити, подходящие для оборудования.

Обработка поверхности: Выберите антикоррозионные покрытия, такие как гальванизация, почернение, фосфалирование и т. Д.

12.9 Грапповые плечевые болты имеют важное значение для механического оборудования, автомобильного производства, плесени, автоматизации и аэрокосмической промышленности из -за их высокой прочности, точных допусков и адаптивности к динамическому движению. Его строгие стандарты производства и отличная производительность делают его основным продуктом на рынке высококлассных крепеж.

Вы использовали 12,9 плечевых болтов класса в своей отрасли? Добро пожаловать, чтобы поделиться своим опытом!
