Маленькие болты, большой эффект! Основные преимущества пробковых болтов класса 12,9 – обязательно к прочтению профессионалам отрасли

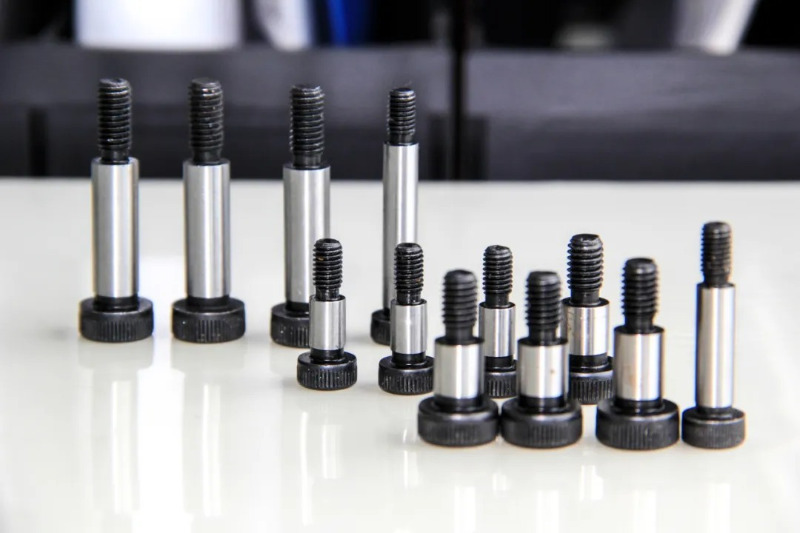

Что такое болт с буртиком класса 12,9?

12,9 балл плечевой болт , также известный как винт с буртиком вала или болт с внутренним шестигранником, представляет собой высокоточный крепеж с гладким буртиком и частичной резьбой, специально разработанный для высокопрочных и точных перемещений.

Особенности

Конструктивные особенности

Пробковый болт класса 12,9 состоит из трех основных частей:

Головка болта: Обычно имеют внутренние или внешние шестигранные головки для легкой установки и снятия с высоким крутящим моментом.

Гладкое плечо: Прецизионная обработка для обеспечения стабильности вращающихся или скользящих компонентов.

Резьбовой конец: Использование конструкции с частичной резьбой для обеспечения надежной фиксации и повышения несущей способности.

Ключевые особенности

Сверхвысокая прочность: Изготовлен из легированной стали (например, SCM435) с пределом прочности ≥1220 МПа, что обеспечивает надежность при высоких нагрузках.

Прецизионные допуски: Диаметр, длина и соосность буртика строго контролируются, чтобы обеспечить точное позиционирование и скользящую посадку механических компонентов.

Износостойкий и прочный: Обработка поверхности включает закалку, чернение, фосфатирование или никелирование, улучшающее износостойкость и коррозионную стойкость.

Высокий крутящий момент: Способен выдерживать высокие моменты затяжки, подходит для тяжелой техники и условий с высокими динамическими нагрузками.

Применение болтов с буртиком класса 12,9

Благодаря своей высокой прочности, точности обработки и адаптивности движения болт с буртиком класса 12,9 широко используется во многих отраслях промышленности, особенно в сценариях с высокими требованиями к нагрузке и высокой точности.

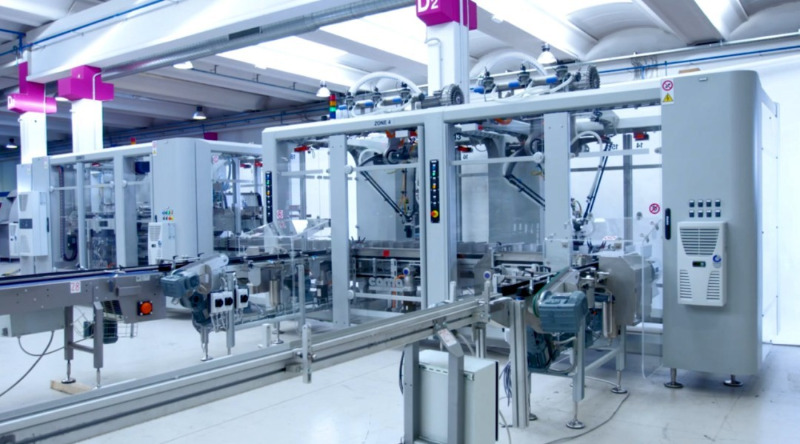

Машинное оборудование

В автоматизированном оборудовании, прецизионных станках и оборудовании производственных линий плечевые болты используются для поддержки и скольжения компонентов, обеспечивая плавную работу оборудования.

Направляющие и направляющие механизмы: Обеспечьте точность линейного или вращательного движения.

Системы передачи: Используется в качестве крепежных болтов шатунов и посадочных мест подшипников, снижая износ движущихся частей.

Приспособления и инструменты: Приспособления для фиксированного позиционирования и зажима, повышающие точность производства.

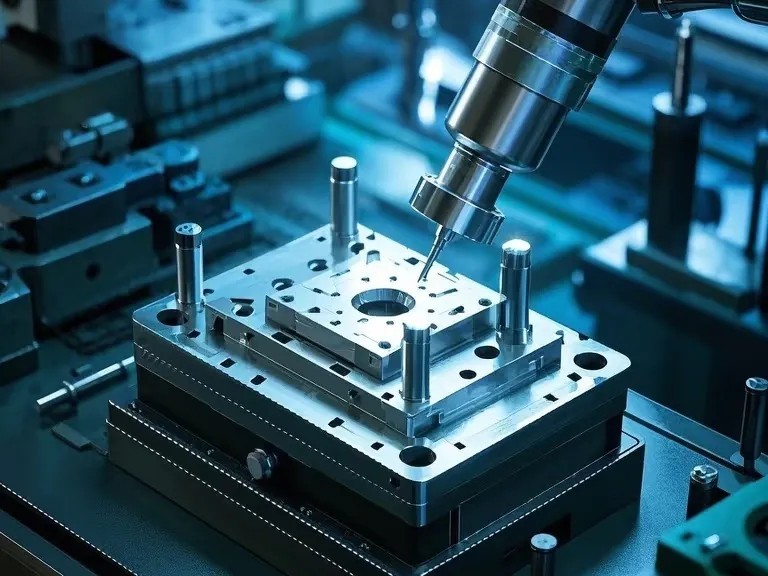

Изготовление пресс-форм

Пресс-формы: Используется для ползунков, направляющих пластин и механизмов позиционирования, обеспечивающих плавное открытие и закрытие формы.

Штамповочные штампы: Используется для фиксации направляющих штифтов и узлов ползунков для увеличения срока службы и точности пресс-форм.

Автомобильная промышленность

Болты с буртиком класса 12,9 широко используются в автомобилестроении для двигателей, систем подвески и тормозных систем.

Компоненты двигателя: Соедините коромысла, шатуны и клапанные механизмы, обеспечив устойчивость при работе на высоких скоростях.

Подвесные системы: Используйте амортизаторы и соединения рычагов подвески, чтобы выдерживать высокочастотные вибрации и удары.

Тормозные системы: Используется в тормозных суппортах и направляющих рельсах, обеспечивая устойчивость к высоким температурам и высокую нагрузочную способность.

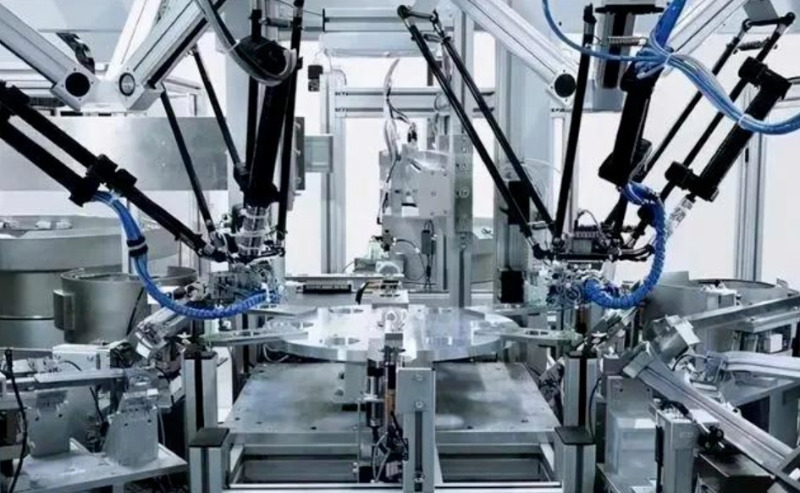

Электронное оборудование и средства автоматизации

Соединения робота: Используются в качестве поворотных осей для обеспечения точного позиционирования и гибкого перемещения роботизированных манипуляторов.

Автоматизированные сборочные линии: Используется для ползунков и направляющих устройств для повышения стабильности и точности оборудования.

Аэрокосмическая промышленность

Система управления полетом: Используется для управления вращением и соединением рулей, закрылков и других узлов.

Спутниковый роботизированный манипулятор: Обеспечивает высокоточную точку поворота, обеспечивая стабильность и надежность.

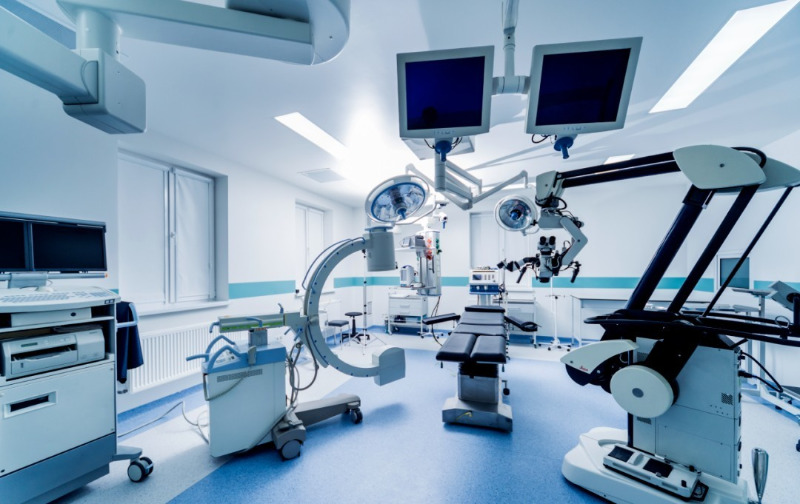

Медицинское оборудование

Рентгеновские аппараты и компьютерные томографы: Используется для направляющих и движущихся частей для обеспечения точной работы оборудования.

Хирургические роботы: Используется для суставов роботизированных рук для обеспечения точного контроля и стабильности.

Процесс изготовления болта с буртиком класса 12,9.

Основные материалы

Обычные материалы для болтов с буртиком класса 12,9 включают:

SCM435 (легированная сталь): Хорошая прочность и усталостная устойчивость, подходит для условий ударных нагрузок.

Нержавеющая сталь (304, 316L): Коррозионностойкий, но с меньшей прочностью, в основном используется в пищевом и медицинском оборудовании.

Производственный процесс

1. Резка материала: Точная резка прутков из высокопрочной стали.

2. Прецизионная обработка с ЧПУ: Поворот головки болта, буртика и резьбовой части для обеспечения строгих допусков.

3. Обработка резьбы: Накатка резьбы для повышения прочности и усталостной долговечности.

4. Термическая обработка: Закалка и отпуск для повышения твердости и износостойкости.

5. Обработка поверхности: Гальванизация, чернение и фосфатирование для повышения коррозионной стойкости.

6. Проверка качества: Использование координатно-измерительной машины, испытания на твердость и испытание на крутящий момент для обеспечения высокой точности и постоянства. Он коррозионен, но имеет меньшую прочность и в основном используется в пищевом и медицинском оборудовании.

Отраслевые стандарты

Производство плечевых болтов должно соответствовать международным стандартам, чтобы гарантировать их производительность и надежность.

ИСО 7379: Стандарт размеров, материалов и допусков метрических болтов с буртиком.

DIN 923: Немецкий стандарт, широко используемый на европейском рынке.

АСМЭ Б18.3: Технические характеристики болтов с буртиком американского стандарта, применимых к рынку Северной Америки.

JIS Б 1180: Японский стандарт, используемый в производстве точного оборудования.

Эти стандарты определяют диаметр буртика, допуски по длине, характеристики резьбы, прочность на разрыв и обработку поверхности, чтобы обеспечить стабильность и совместимость болтов в суровых условиях.

Как выбрать правильный болт с буртиком?

При выборе плечевых болтов учитывайте следующие факторы:

Требования к нагрузке: Определите требуемую прочность на разрыв и усталостную долговечность.

Размеры плеч: Обеспечьте совместимость с скользящими или вращающимися компонентами.

Спецификация резьбы: Выберите подходящую метрическую или дюймовую резьбу для оборудования.

Обработка поверхности: Выберите антикоррозийное покрытие, например, оцинковку, чернение или фосфатирование.

Болты с буртиком класса 12,9 имеют решающее значение в машиностроении, автомобилестроении, изготовлении пресс-форм, автоматизации и аэрокосмической промышленности из-за их высокой прочности, точных допусков и способности адаптироваться к динамическому движению. Их строгие производственные стандарты и превосходные характеристики делают их ключевым продуктом на рынке высококачественных крепежных изделий.

Использовали ли вы в своей отрасли болты с буртиком класса 12,9? Не стесняйтесь поделиться своим опытом!
